我回来以后又上网搜索了几篇网友写的配电箱接线教程，发现均存在这种问题。

今天来专门了解这一问题，在电气专业中，这种错误有一种专业的名称——跳线。

什么是跳线

我们先来看几张照片▼

美观、整洁、线色这种工艺上的要求我们先不谈， 单看接线。

这两张照片中的接线有一个共同点——跳线。即开关上口的接线，相同电源并列的两个断路器，右侧断路器的取线是从左侧相邻断路器的上口取的。画个图可能更好理解▼

相邻断路器从旁边断路器上口取电源，这种接法称之为“跳线”。这种接法看似没问题，实则有大麻烦（后文会讲），这么接，应该是受中学物理课荼毒太深了。

不仅仅是断路器，任何一种电气元件在接线时，都不允许发生跳线的情况。

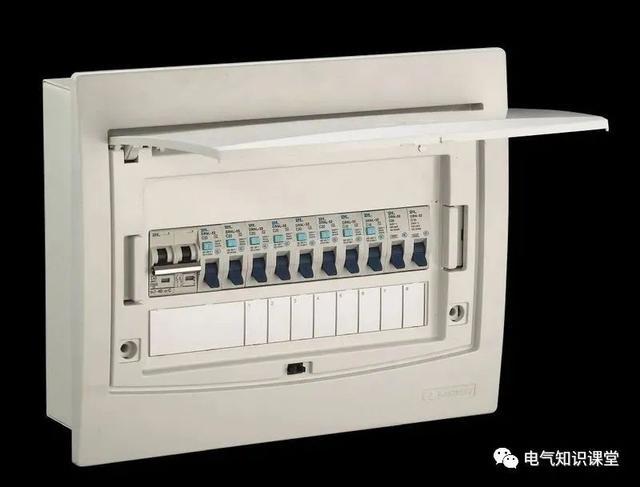

正确的做法，是同一级的元件，均需要从上一级元件的下口取线。还是以PZ30为例▼

除此以外，同一个接线柱内，不允许出现2根或2根以上电线。如上图中，2P断路器下口就出现了三根电线。因此，在接线时， 就需要使用线鼻子——

购买尺寸合适的线鼻子，将需要安装在同一个接线柱上的所有电线都放入一个线鼻子里，然后压紧。压紧后的线鼻子，需要用绝缘胶布包裹露出接线柱外的金属部分▼

跳线的危害

跳线， 看似各个元件依然是并联关系，可实际上，是把电线进行了串联。简单的画一个跳线的图▼

由此图可以看出，当黑色线最左端出现故障时，SB1,SB2,SB3三个回路均不能正常使用。可如果三个开关各自有一条线，则彼此不再受影响。

另一方面，由上图可以看出，黑色线实际承载的电流，是三条回路的流量之和；红色线实际承载的电流，是SB2,SB3回路的流量之和。这无形中增加了重叠部分电线的实际载流量，加重了电线的负载。但选择电线的线方时，是安装一条回路的电流计算的。这样一来，就留下了安全隐患。
